串聯諧振試驗原理和接線方法

串聯諧振是針對大容量，高電壓等級的交流耐壓試驗，串聯諧振的應用比較典型的就是電力電纜，GIS組合器等等，然后，影響串聯諧振容量的是試品的電容量，試品電容量越大，串聯諧振輸出的容量就越大，隨著電力系統的發展，如火力發電機組，單機容量已超過1000MW，水力發電機組，單機zui大容量已達800MW，這些設備的交流工頻耐壓試驗，如果用傳統的試驗設備（即工頻試驗變壓器），很難完成電纜的交流耐壓試驗，串聯諧振試驗裝置為了補缺，采用串聯組合的靈活配置方式，克服電源，容量、體積等諸多因數的交流耐壓試驗設計制造。

串聯諧振接試驗原理

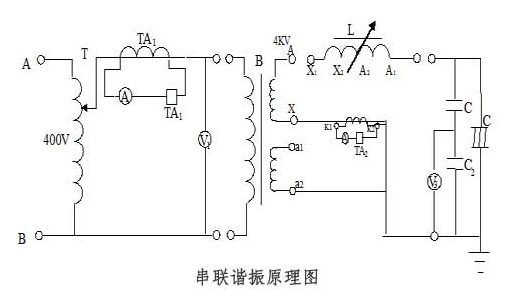

串聯諧振試驗原理是要有被試品C共同組成，形成一個由R 電阻 、L電感和C電容所組成的電路中，我們先看原理圖：

圖中，L是串聯諧振的電感部分，也就是由串聯諧振裝置中電抗器組成的部分，C為電容部分，指的是試品電容，需要注意的是，電抗器如何去配置，是依據電容量為參考基準。

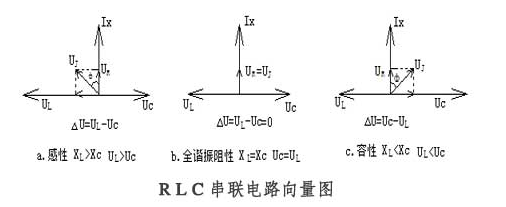

上圖是串聯諧振試驗裝置在不同負荷下所呈現的狀態，從串聯電路向量圖中我們可以分析到容性與感性的成分，有助于我們更好的分析數據，上圖，我們不會體現在串聯諧振裝置可視畫面中，我們所提供的是計算后的結果，您只需按照要求配置即可。

串聯諧振接線方法

接線方法我在前面的文章中已經和分享過，點擊變頻串聯諧振接線圖 ，這次我分享一下，串聯諧振在接線時的基本流程: ①按照要求接好測試線，并充分檢查接地是否良好， ②啟動串聯諧振試驗電源，設置參數，選擇自動操作，通過觀測屏幕數據的變化，面板的緊急按鈕隨時起作用，③ 試驗結束后，串聯諧振裝置自動降壓，停機。

需要注意的是， 全程做好AQ防護，試驗后，建議充分的放電。
