簡單介紹“JL9011無線高壓核相儀”原理結構

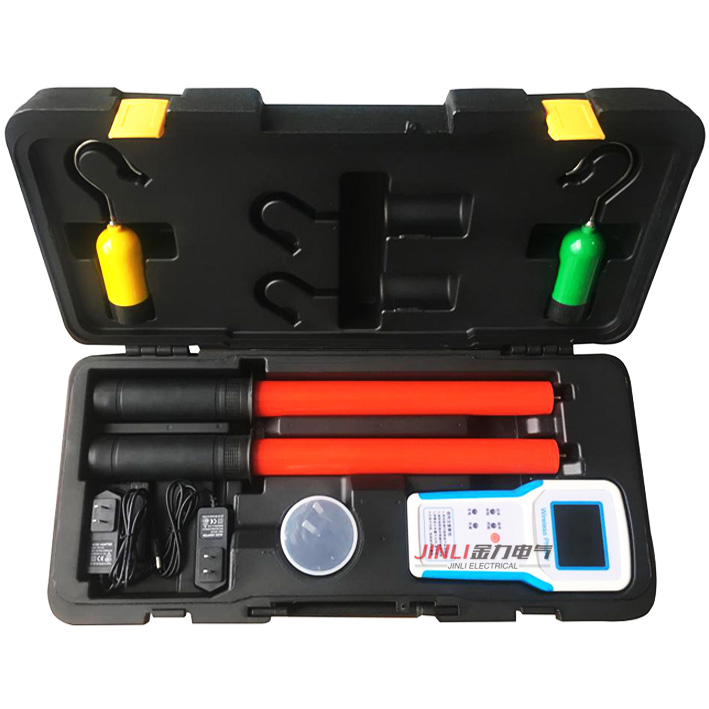

高壓相位檢測器由兩個在電氣上互不相連的發射器和接收器組成，兩個裝置上均裝有電極，電極可與被測導線相連（或接觸），一只紅色的發射器其電極的形狀為鉤形以便掛到導線上，另外一只黃色的為接收器，其電極的形狀為丫形便于接觸導線，這些電極均作為發射與接收信號的天線之用，發射器與接收器的端部均應與配套的絕緣操作桿相接。

發送裝置正常工作后將采集的具有相位關系的電網電壓信號進行處理后進行調制，然后向接收裝置進行發射，接收裝置將接收到的具有相位特性的電網電壓信號解調后與接收裝置本身采集到的具有相位關系的電網電壓信號進行實時比較，即可測出其相位差值。PD-I型高壓相位檢測器在電力線路核相時認為相位差值小于10°為同相，相位差值大于30°為異相。

金力牌“JL9011無線高壓核相儀”注意事項及保養
1、頻率傳輸校驗時必須先裝好天線后再校驗，高壓相位檢測儀的外殼由聚碳酸酯制成，必須保持清潔各種污穢或濕氣必須擦除，每次使用之后，可以用布蘸少許硅油擦試儀器。
2 、無線核相儀不使用時必須妥善存放于箱內
3 、低溫環境下(-10 度或更低) 儀器必須按要求儲存在溫暖的地方電池受冷可能失效。
4 、無線核相儀每次使用前均應試驗
