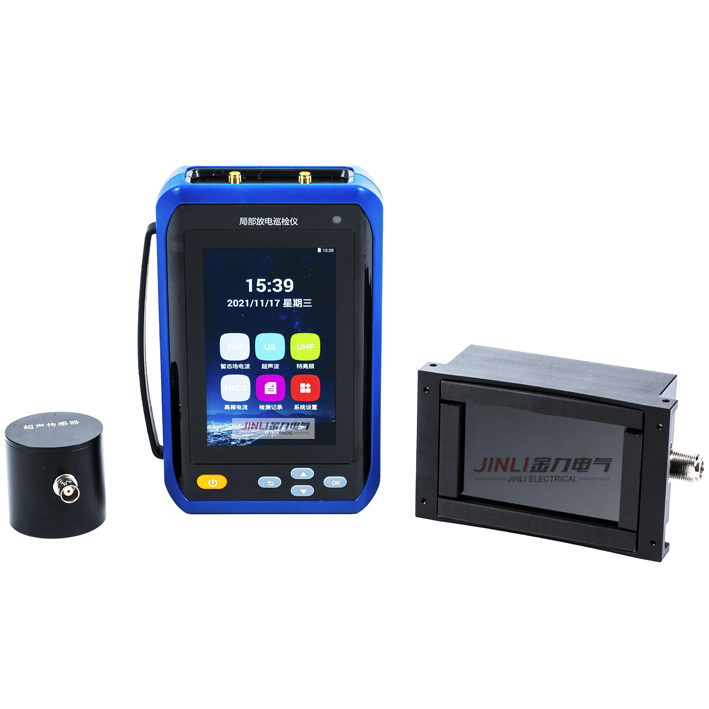

高壓電氣設備試驗方法以及分類-GIS局放試驗方法/JL1021局部放電測試儀
GIS局放試驗方法  采用特高頻法和超聲波法檢測，可根據實際情況選擇傳感器類型，亦可多種檢測方法同時使用。特高頻檢測法可有效檢測GIS內部的由懸浮顆粒、導體和殼體上的突起、盆式絕緣子內部絕緣缺陷等原因引起的局部放電。特高頻傳感器的檢測頻率范圍：300MHz～1.5GHz，由于檢測頻率高可有效的避免現場干擾。超聲波檢測法可以檢測、識別和定位GIS中的局部放電故障或振動的微粒，不需要預先在GIS上安裝內部耦合器和傳感器，檢測時可在胸前背挎本儀器，手持傳感器在GIS的任意位置進行檢測。超聲傳感器的頻率范圍：20kHz～120kHz。
系統功能特點如下：
1) 方便攜帶：該系統體積小、重量輕，采用電池供電適用于現場巡檢。
2) 操作簡單、功能強大：能夠簡單測量GIS運行中良好、預警、故障三個狀態，也 可以實現實時波形觀察、放電趨勢顯示、放電類型判別等復雜功能，單臺便攜式GIS局部放電檢測系統即可完成所有GIS的檢測。
3) 使用方便對運行設備無傷害：無需改造現有的GIS，所有的檢測對GIS設備的運行 不產生任何影響。
4) 多樣化檢測方式：該系統的檢測方式有特高頻檢測法、超聲波檢測法，幾種方式 可同時、單獨使用，發揮各自優勢，實現全功能檢測。
5) 高靈敏度：在現場可測局部放電靈敏度≤-80dBμV（或＜5pC）。對絕大多數缺陷 引起的放電具有很高的靈敏度；先進的測試技術可以保證測量到5pC的局部放電信號，可以探測到小于2mm的自由顆粒，可以探測各種各樣的顆粒，對顆粒進行定位，并判斷是否活動，是否有害，有害程度如何。
6) 高真實性：由于超聲波測量法、特高頻測量法對現場干擾不敏感，保證了測量的 真實性。
7) 專家診斷系統：該系統可對GIS設備產生的放電進行診斷評估，根據由不同缺陷 產生的放電特點不同識別缺陷類型，并且做出危險評估，能夠檢測的缺陷類型有：自由顆粒、導體上的突起、懸浮屏蔽等。

8) 支持建檔功能，建立GIS設備的內部缺陷檔案，可對設備的運行狀態有清楚的了 解，可以決定設備停電檢修的時間。
