一、概述

本公司開發生產的200A,JL2006系列回路電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量各種高壓開關及電器的接觸電阻、回路電阻和變電站母線電阻，電力線接點電阻，焊縫接觸電阻。該儀器體積小、重量輕，極大的方便了工作人員的使用。

二、AQ措施

1、 使用本儀器前一定要認真閱讀本手冊。

2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。

4、 儀表應避免劇烈振動。

5、 對儀器的維修、護理和調整應由專業人員進行。

6、 測試完畢后關閉電源，再拆除測試線。

7、 在測試過程中，禁止移動測試夾和供電線路。

三、性能特點及技術指標

1. 輸出電流及量程：

輸出電流：100A ：量程：1mW-50mW

200A : 量程：1mW-30mW

2. 測試精度: 0.5%  分辨度： 0.1mW。

3. 65K真彩液晶顯示，中文菜單提示，操作方便。

4. 具有大容量存儲功能，可存儲2000條測試記錄。

5. 工作電源： AC220V±10﹪。

6. 工作溫度：﹣10℃～50℃。

7. 工作濕度：環境濕度＜90%RH 。

8. 儀器重量：5㎏。

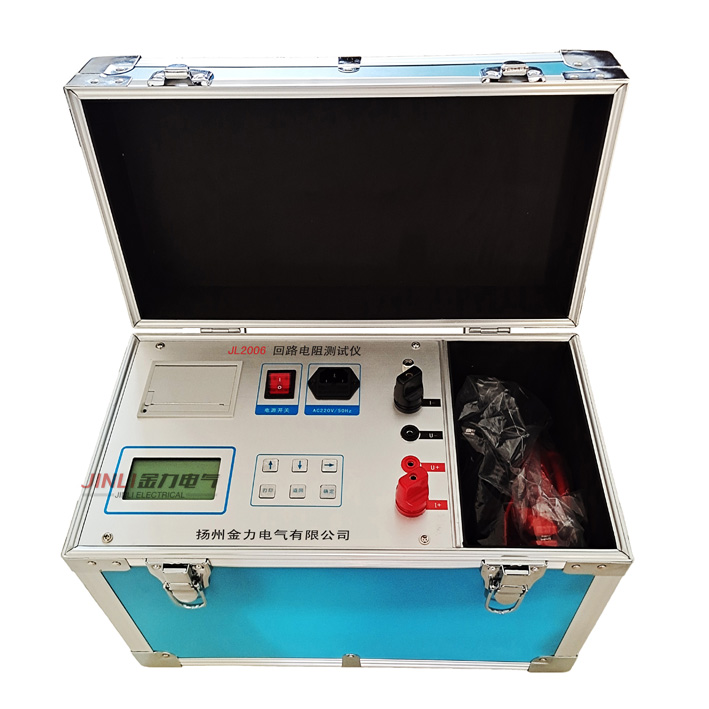

四、系統介紹

1. AC220 電源插座，自帶開關及保險倉。

2. 接地柱： 地線接線端子。

3. I+  I-：輸出電流端子。

4. V+  V-：采樣電壓端子。

5. “▼”、“4”循環選擇按鍵，“4”復用“保存”功能。

6. 確認鍵：確認當前選擇，在測試狀態下，按確認鍵打印數據。

7. 取消鍵：按下此鍵，菜單返回上一級。

8. 復位鍵：測試完畢或中斷工作，按下此鍵儀器回到初始狀態。

五、測試與操作方法

1. 將隨機配備的測試線取出，其中紅、黑兩把測試鉗分別夾到被測試品的兩個采樣端，并用力摩擦接觸點，測試線的另一端與儀器的接線端子對應接好。（注意紅、黑顏色對應，且粗線接電流端子，細線接電壓端子）

2.

開機，屏幕顯示如

儀器自檢后進入主菜單，如下圖

1)

測量時間：進入此菜單，如下圖

按“▼”、“4”鍵可循環選擇輸出電流和測試時間，選好輸出電流和時間后，按“確定”鍵進入測試狀態，如下圖；等數值穩定后，按“4”鍵保存，按“確定”鍵可打印當前數據。測量結束后，按“取消”返回上一級菜單

2）瀏覽記錄：選擇此菜單，如下圖：

按“▼”鍵瀏覽記錄，按“確定”鍵打印當前數據。

“0006”表示數據總存儲條數，“0001”表示當前數據新數據

3）調整時鐘：選擇此菜單，如下圖：

按“4”鍵移動光標選擇所要調整項，按“▼”、鍵調整數值。修改完成后如需保存按“確定”鍵退出，不需保存按“取消”鍵退出。

六、注意事項

1 使用前，儀器的接地端子必須良好接地。

2   試結束后，按復位鍵，關掉電源開關。注意：嚴禁帶電拆裝各測試電纜。

3    儀器出現不正常現象，首先按復位鍵，使儀器復位。

4對儀器進行維修必須由專業人員進行，不得自行處理。

5    本儀器為測量回路電阻使用，不允許測量感性回路。

七、常見問題及解決方法

如下表

八、裝箱清單

九、售后服務

儀器自購買之日起12個月內，屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。
