產品簡介：

高壓開關動作電壓試驗(俗稱“(高)低電壓試驗”)是為保證電力系統高壓斷路器AQ運行的一項基本預防性電氣試驗。目前，電力部門基本采用如下兩種方式進行試驗：

 ◆  用現場控制柜的直流系統作為試驗電源，通過滑線變阻器調節電壓大小進行試驗。這種方法zui大的弊端為：若現場試驗接線出現短路或直流直接接地，將直接影響到現場整個直流系統，輕則造成現場高壓設備失去保護，重則使現場直流系統崩潰。

 ◆  利用現場交流電，用調壓器進行簡單的硅整流后直接輸出直流。這種方法的缺點是：

 ① 調壓器笨重，使用不便，且簡單的硅整流直流輸出紋波很大；

 ② 輸入輸出沒有隔離，外殼可能帶電，危及人身AQ。

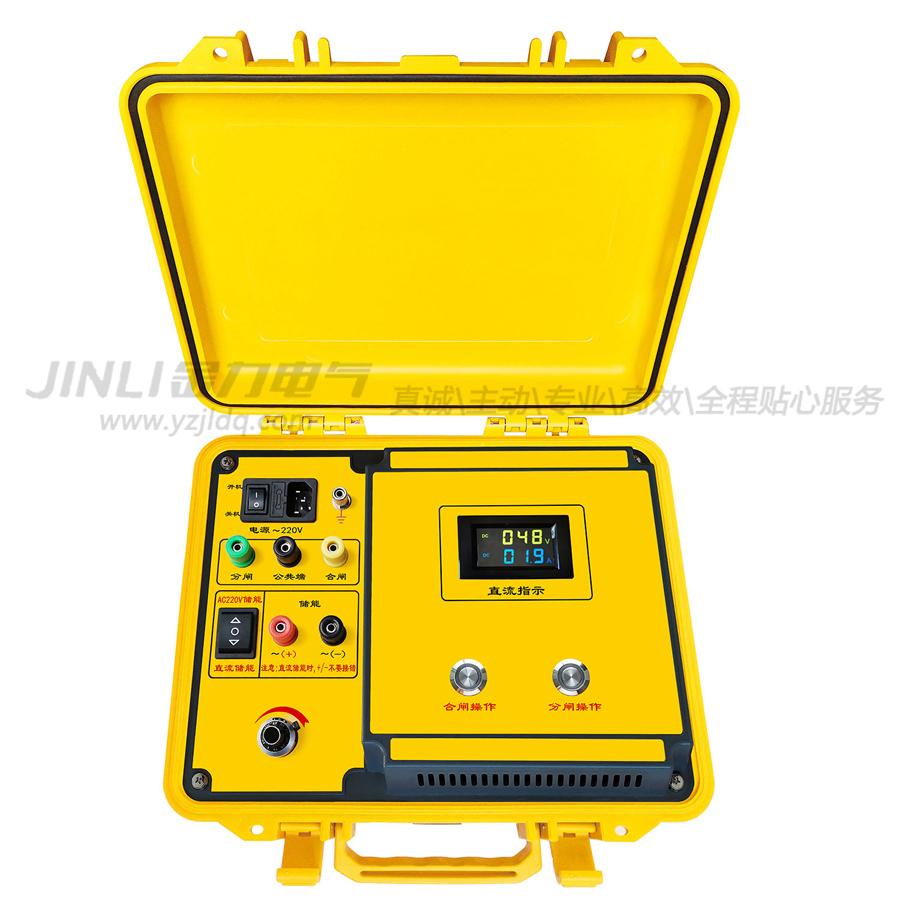

鑒于以上情況，我公司研制推出新一代大功率KGDY型高壓開關操作電源。為現場高壓開關特性試驗合分閘操作提供獨立的試驗電源，為現場設備的AQ運行提供了條件。

AQ措施：

 ◆  使用本儀器前一定要認真閱讀本手冊。

 ◆  本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所。

 ◆  儀器輸出端嚴禁短路。

 ◆  測試完畢后，用旋鈕將電壓調制zui低值，關閉電源，再拆除測試線，zui后拆除地線。

 ◆  避免劇烈振動。

 ◆  對儀器的維修、維護和調整應由專業人員進行。

產品特性：

 ◆  A Q：電源輸入輸出完全隔離，開關操作回路的單端接地不會形成接地短路。

 ◆  穩定：采用高頻開關電源技術，輸出電壓的穩定性達到電池屏水平，紋波系數小，完全克服傳統整流電源加上負載電壓便瞬時下垮的問題。

 ◆  可靠：產品瞬時電流達到20A，過流過壓保護齊全，并具備交直流儲能輸出接口。能可靠運用本產品直接進行高壓開關的動作電壓試驗。

 ◆  耐用：產品外形美觀，小巧輕便，結構牢固，能承受頻繁運輸、裝卸、搬動產生震動與沖擊。現場接線、操作簡單，能保證野外環境可靠工作。

產品參數：

 ◆  輸入電源：AC220V±10% 50Hz。

 ◆  直流輸出：0～270V 連續可調10 A；

 ◆  紋波系數：＜1％；

 ◆  電壓穩定度：＜1％；

 ◆  工作溫度：-20～50℃

 ◆  環境濕度：＜80%RH，無結露；

 ◆  外形尺寸：320mm（L）×270mm（W）×140mm（H）；

 ◆  重量：5kg。
