產品簡介：

電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題。電壓互感器和電流互感器是計量裝置中的重要組成部件，其運行狀態和誤差直接影響整個計量裝置的準確性。互感器都有規定的工作范圍和負載范圍，只有工作在范圍內才能保證互感器能達到設計精度。為了保證計量的準確度，必須要展開對互感器二次回路負荷測量的工作。

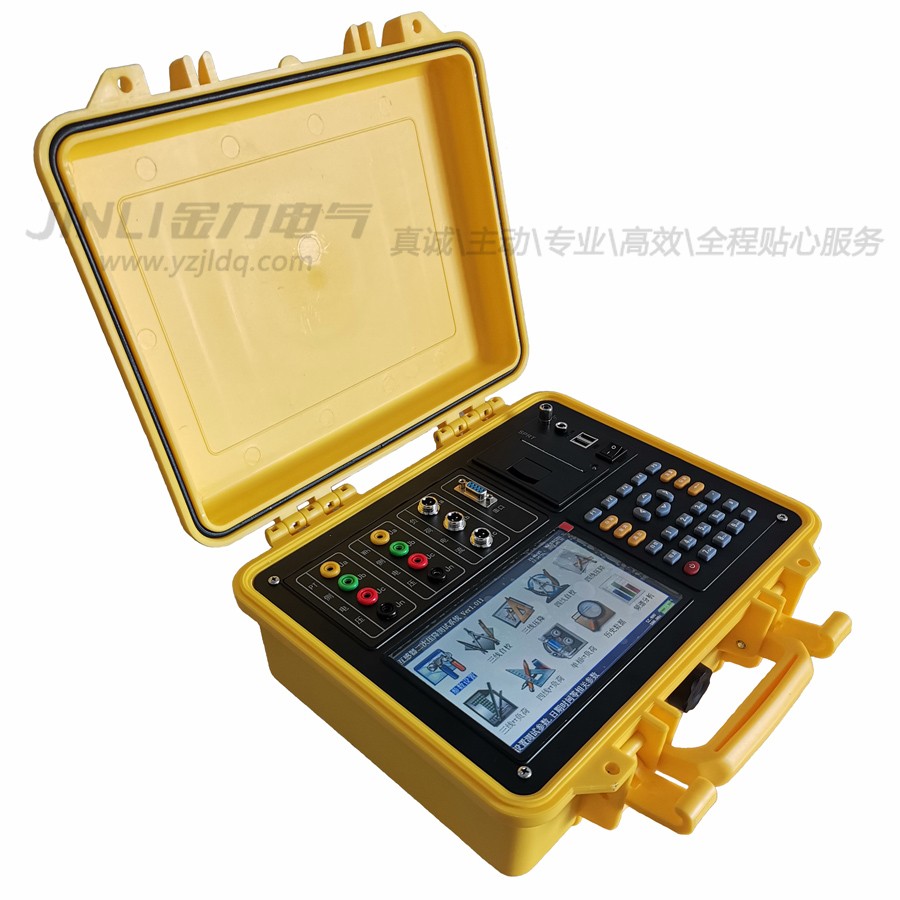

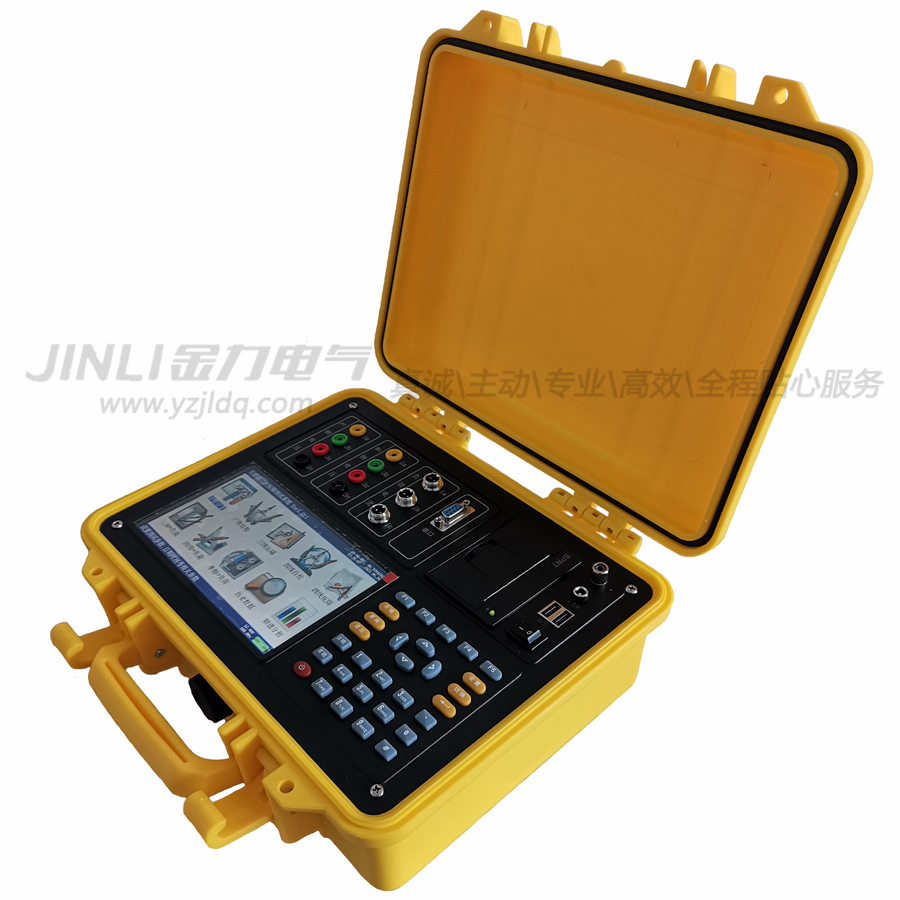

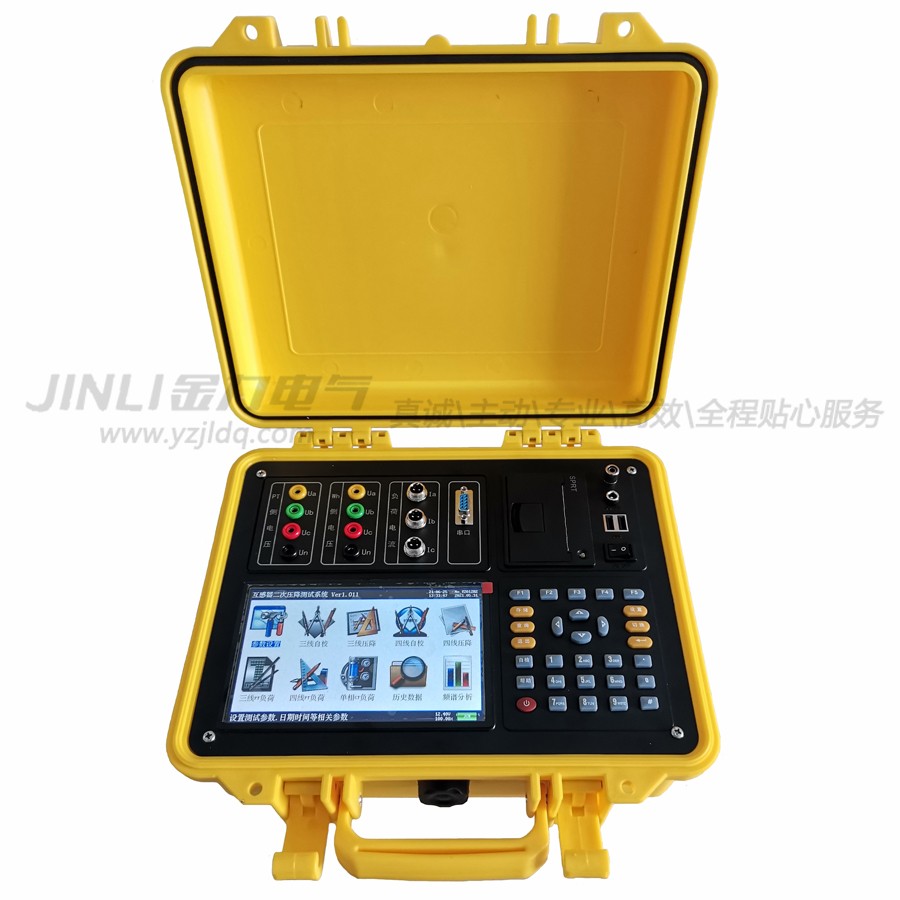

JL4007互感器二次壓降及負荷測試儀是我公司吸收國內外同類產品的優點，精心設計研制而成的一種全自動測試電壓互感器二次負荷的智能化儀器。

該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕真彩色圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，JL4007互感器二次壓降及負荷測試儀集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的SX產品。

產品特性：

  ◆  自動完成電壓互感器以及電流互感器現場二次負荷的測量。

  ◆  特別設計了軟件修正功能，不需硬件調整就能實現精度修正，在各級電力試驗研究部門均可現場檢定。

  ◆  各種電參量同屏顯示，電壓、電流、相角、功率因數、有功功率、無功功率、視在功率均可測量；可顯示各相參數的波形圖。

  ◆  具備諧波測量功能，可測量32次以下電壓、電流的諧波含量。

  ◆  內置大容量充電電池組，在室外無220V交流電情況下可由儀器內電池組供電，內置快速自動充電器，可對電池組快速充電。

  ◆  電池剩余電量百分數指示功能，絕非簡單的虧電報警。

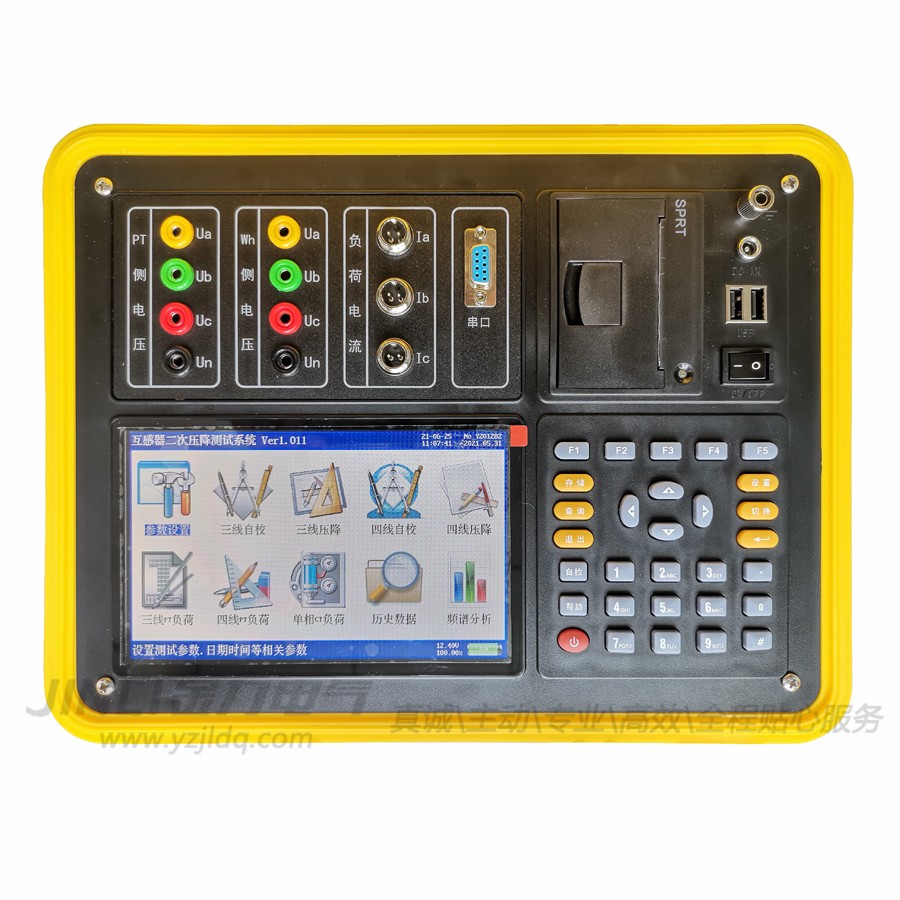

  ◆  大屏幕、高亮度的真彩色液晶顯示屏，全漢字圖形化菜單及操作提示實現友好的人機對話，導電硅膠按鍵使操作更簡便，寬溫液晶帶自動對比度、亮度調節，可適應冬夏各季。

  ◆  用戶可隨時將測試的數據通過微型打印機將結果打印出來。

  ◆  測試結果存儲功能，可存儲200組測試數據。

  ◆  配備了后臺管理軟件，可將存儲記錄上傳到計算機進行統一管理。

產品參數：

  ◆  使用環境

             （1） 環境溫度：-10℃～ 40℃

             （2）相對濕度： ≤80%

  ◆  測量精度

             本儀器的測量精度為1級。

             電導：G=± (1%×G±1%×δ±2個字) mS

             電納：B=± (1%×δ±1%×G±2個字)mS

             負荷：S=± (1%×S±0.1)VA

             電阻：R=± (1%×R±1%×X±0.1)Ω

             電抗：X=± (1%×X±1%×R± 0.1)Ω

  ◆  充電電源：交流176V~264V，頻率45-55Hz

  ◆  儀器的測量范圍和分辨率

  ◆  絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。

                ⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。

  ◆  電池工作時間：充滿后工作時間大于6小時。

  ◆  體積：主機：32cm×24cm×13cm

  ◆  重量：2.5Kg
