產品簡介：

JL3016C變壓器繞組變形測試儀（頻響法+阻抗法三合一）具有頻率響應法和短路阻抗法兩種測試方法。用兩種不同的方法對電力變壓器繞組進行測量，全面反映變壓器的繞組特性，更加準確地分析、診斷變壓器變形情況。其中，儀器又設計了兩種阻抗法測試：一種低電壓短路阻抗法（不用外接調壓器）；一種高電壓阻抗法（需要外接調壓器）。

變壓器繞組變形測試儀（頻率響應法）用于測試66kV及以上電壓等級電力變壓器及其它特殊用途的變壓器，運行或運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊。在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等YJ變形現象，這樣將嚴重影響變壓器的AQ運行。本儀器按國家電力行業標準DL/T911－2016、國際電工標準IEC60076-18采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。

變壓器繞組變形測試儀（阻抗法）專門用于測量大中型變壓器阻抗特性測試的智能化儀器。國家電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項ZD要求》中15.2條規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形以保留原始記錄?！?5.6 中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運。”低電壓短路阻抗測試能準確反應變壓器在繞組變形前后阻抗值的變化。本儀器低電壓阻抗法，內部采用電壓、電流高精度同步交流采樣及FFT等數字信號處理技術，測量數據準確、穩定。該儀器采用三相自動測量或者單相測量方式，將低壓側可靠短接，輸入變壓器參數后，儀器便可自動測試、自動計算各相阻抗及阻抗誤差百分比，測試結果非常直觀。測試過程中顯示電壓電流波形，更加適合現場使用（推薦使用低電壓法，不用外接調壓器，效率高）。本儀器高電壓法阻抗，電壓zui高500V，電流50A。

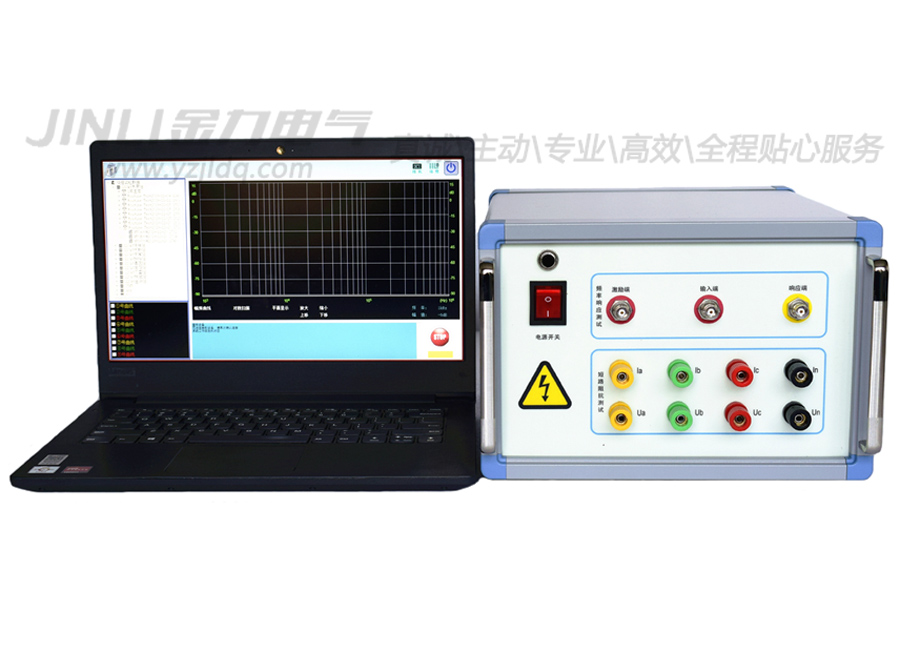

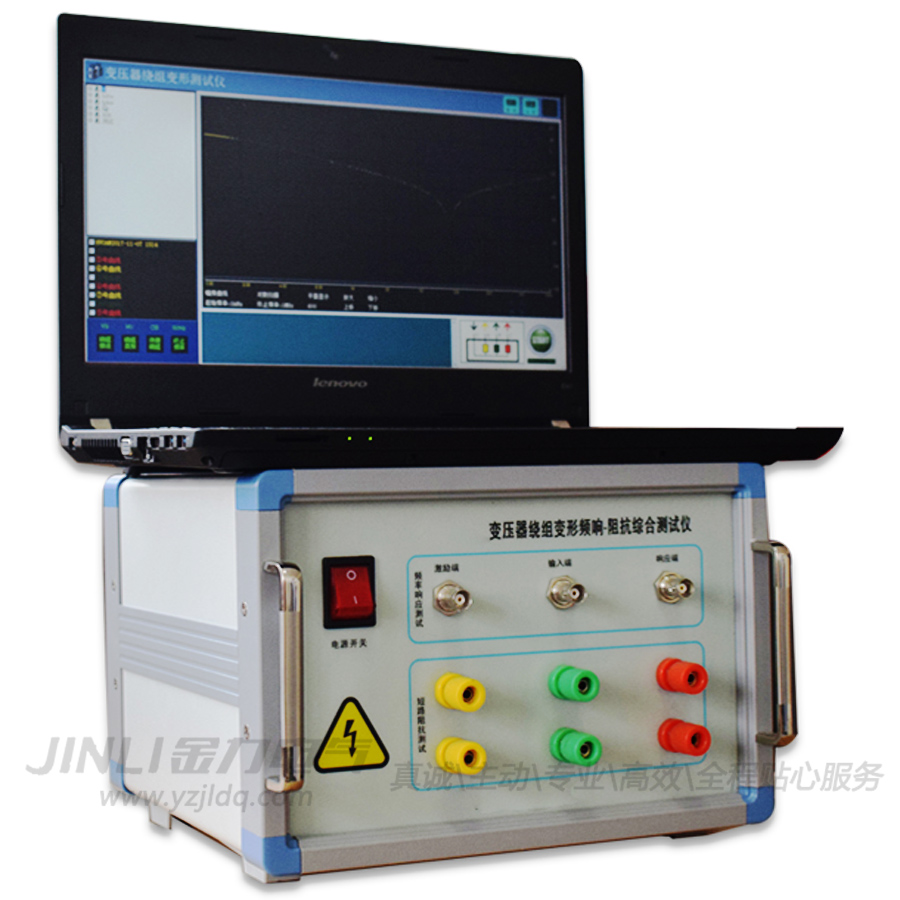

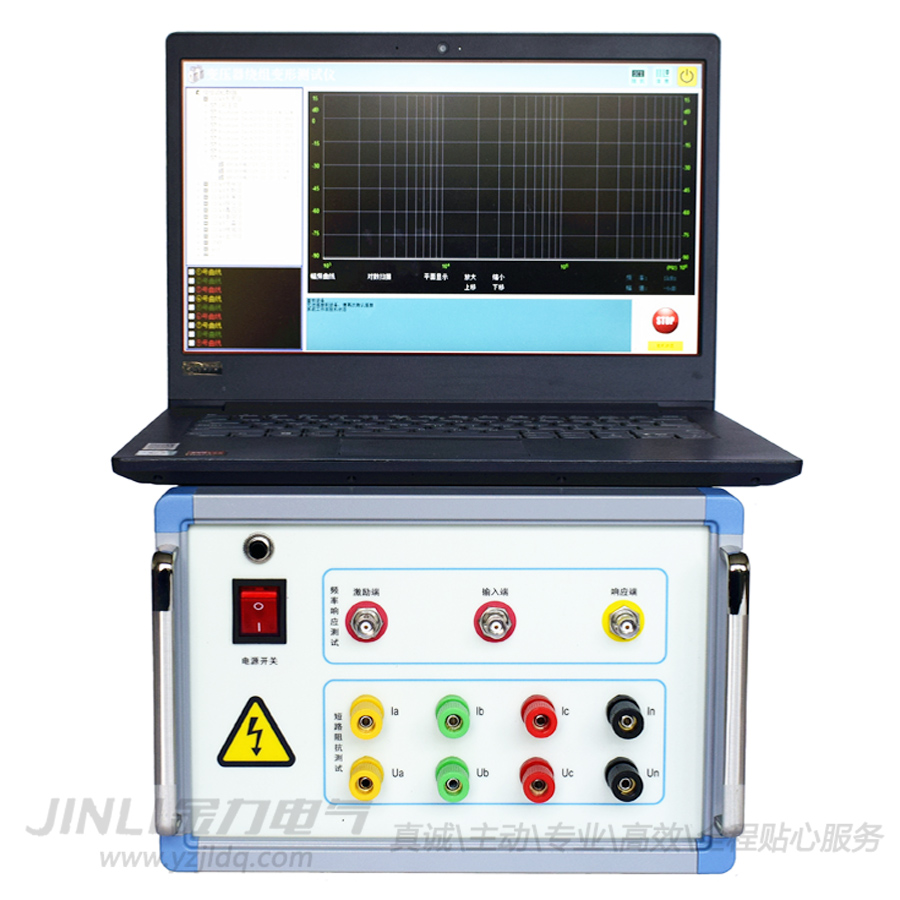

本系統由測量部分和分析軟件部分組成，分析部分由筆記本電腦完成，測量部分通過USB電纜與筆記本電腦連接。

為方便用戶閱讀，所有與短路阻抗相關的部分統一編寫到說明書每個章節后半部分，在查閱時請注意。

產品特性：

◆ 頻響法采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對66kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。

◆ 頻響法測量速度快，對單個繞組測量時間1-2分鐘以內。

◆ 頻響法頻率精度非常高，精度高于0.001% 。

◆ 頻響法采用數字化頻率合成，頻率穩定性更高。

◆ 儀器采用5000V電壓隔離、充分保護測試電腦AQ。

◆ 儀器具有示波功能，方便實時監測測試情況。

◆ 頻響法可同時加載9條曲線，各條曲線相關參數自動計算、自動診斷繞組的變形情況，并自動給出診斷的參考結論。

◆ 頻響法采用的分析軟件功能強大，軟件、硬件指標滿足電力行業標準DL/T911-2016、國際電工標準IEC60076-18。

◆ 儀器擁有兩種阻抗法：一種低電壓短路阻抗法（不用外接調壓器）；一種高電壓阻抗法（需要外接調壓器）。

◆ 低電壓短路阻抗法不用外接電源，采用AC220V便可對變壓器進行三相自動測試，自動計算出阻抗誤差百分比，測試結果非常直觀。

◆ 高電壓阻抗法需外接調壓器，zui高電壓500V，zui大電流可以達到50A。

◆ 阻抗法測試過程中顯示測試電流、測試電壓的波形圖譜，方便實時監測測試情況。

◆ 儀器適用于任意大小容量的變壓器的阻抗測試。

◆ 儀器可測量變壓器的電壓、電流、功率因數、阻抗、電抗、有功功率、三相偏差、電感。

◆ 采用Windows平臺，兼容Windows2000/Windows XP/Windows7/Windows8/Windows10/Windows11。

◆ 采用數據庫保存測試數據，對測試數據的管理簡潔方便。

◆ 軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。

◆ 軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。

◆ 軟件界面簡潔直觀。分析、存儲、報告導出、打印等菜單，只有完成當前一步方自動彈出下一步所需菜單，更加方便。

產品參數：

◆ 測量速度：?jiǎn)蜗嗬@組1分鐘-2分鐘

◆ 輸出電壓：Vpp-25V，測試中自動調整

◆ 輸出阻抗：50Ω

◆ 輸入阻抗：1MΩ（響應通道內置50Ω匹配電阻）

◆ 掃頻范圍：10Hz～2MHz

◆ 頻率精度：0.001%

◆ 采樣頻率：100Msps

◆ 掃頻方式：線性或?qū)?shù)，掃頻和點數可任意設置

◆ 可加載曲線：9條
