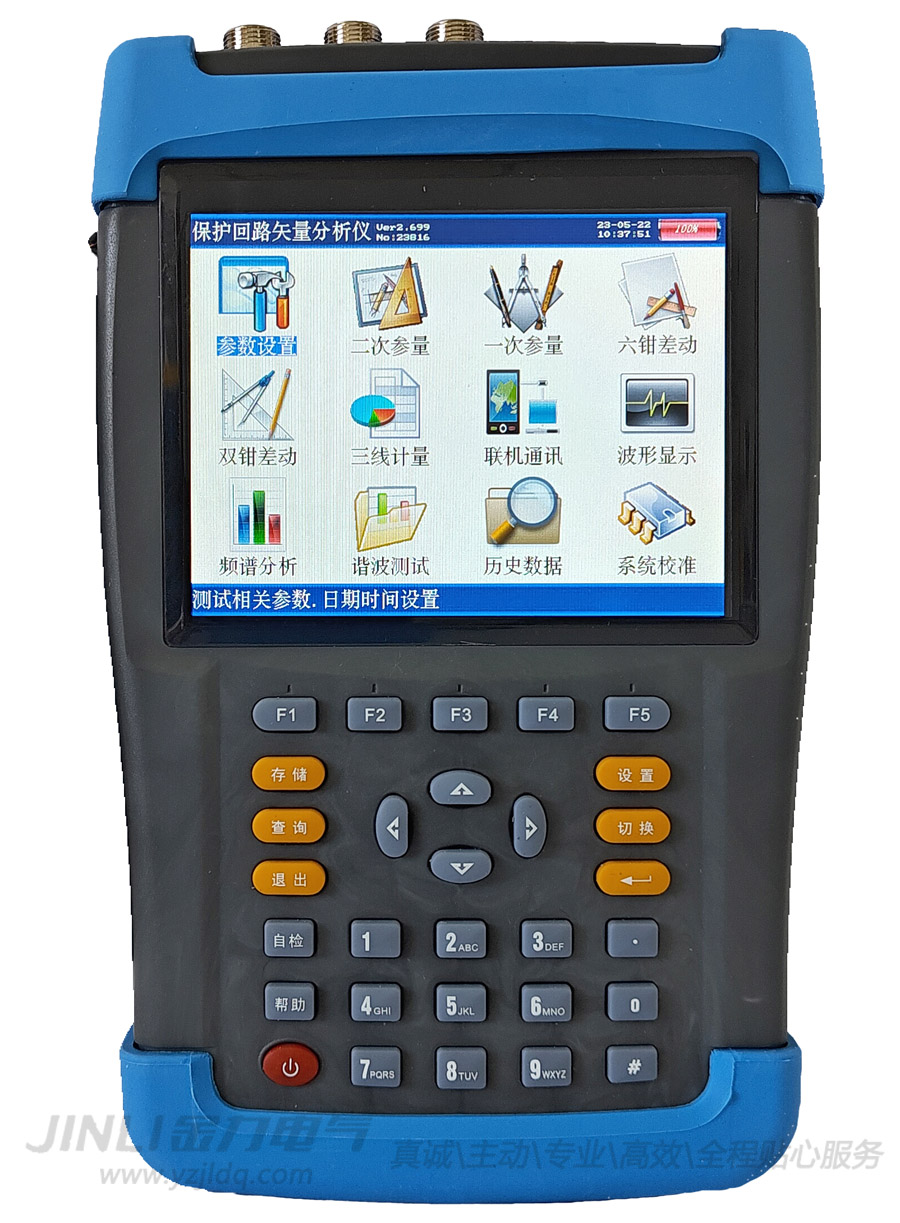

產品簡介：
JL1205多功能回路矢量分析儀（有線6鉗）集多功能于一身，具有多種測量功能，主要測量功能為：相位儀功能—校驗主變差動保護和母線差動的正確性；電參量測試儀功能—測試電力系統必要的參數；計量接線檢測儀功能—對三相三線電能計量接線檢進行檢測；諧波含量測試功能—現場測試電壓和電流的諧波含量；示波器功能—顯示柱狀圖，做為簡單的示波器，用來觀察測試信號波形。
JL1205多功能回路矢量分析儀（有線6鉗）采用dsp交流采樣，可同時測量3路電壓和6路電流模擬量，儀器首創9通道矢量同屏顯示，人機對話界面友好；自主研發開模的手持式結構，高強度工程塑料，堅固且輕便，使用簡便，大大方便了現場使用，是電力工作者的得力助手。
產品特性：
◆  三路電壓，六路電流矢量同屏顯示，國內首創；對于差動保護裝置的測試只需一次接線即可完成六角圖的繪制，大大提高了工作效率；在空間小，接線困難的情況下，還可采用雙鉗法進行多次測量終繪制出完整的六角圖。
◆  采用鉗形電流互感器接線，不用斷開電流回路，方便。
◆  可進行復雜保護裝置的矢量分析，判斷接線是否正確，并給出正確的接線圖以供對比。
◆  可進行常規電參量測試，同時顯示三相電壓、三相電流、三相有功功率、三相視在功率、三相相位角；并可直讀折算到互感器一次側的電壓幅值、電流的幅值、功率的數值。
◆  可進行三相三線高壓計量裝置錯誤接線檢查，能對三相三線48種接線進行分析判斷，直接給出分析結果；查處惡意改變計量接線的竊電手段，有效避免電費流失。
◆  可進行現場被測信號的諧波分析，能分析出2－63次諧波的各次含量，自動計算出總諧波失真度。
◆  大屏幕、高亮度的彩色液晶顯示，全漢字圖形化菜單及操作提示實現友好的人機對話，觸摸硅膠按鍵使操作更舒適、手感更佳，寬溫液晶帶亮度調節，可適應冬夏各季。
◆  大容量鋰電池供電，連續工作長達8小時。
◆  用戶可隨時將測試的數據以記錄的形式保存下來，以供集中統一管理、備案、查閱，可存儲200組以上的數據。
◆  可將保存的記錄上傳到后臺管理計算機，進行綜合分析，評審。
◆  具備萬年歷、時鐘功能，實時顯示測試工作進行的日期及時間。
◆  體積小、重量輕，便于現場使用。

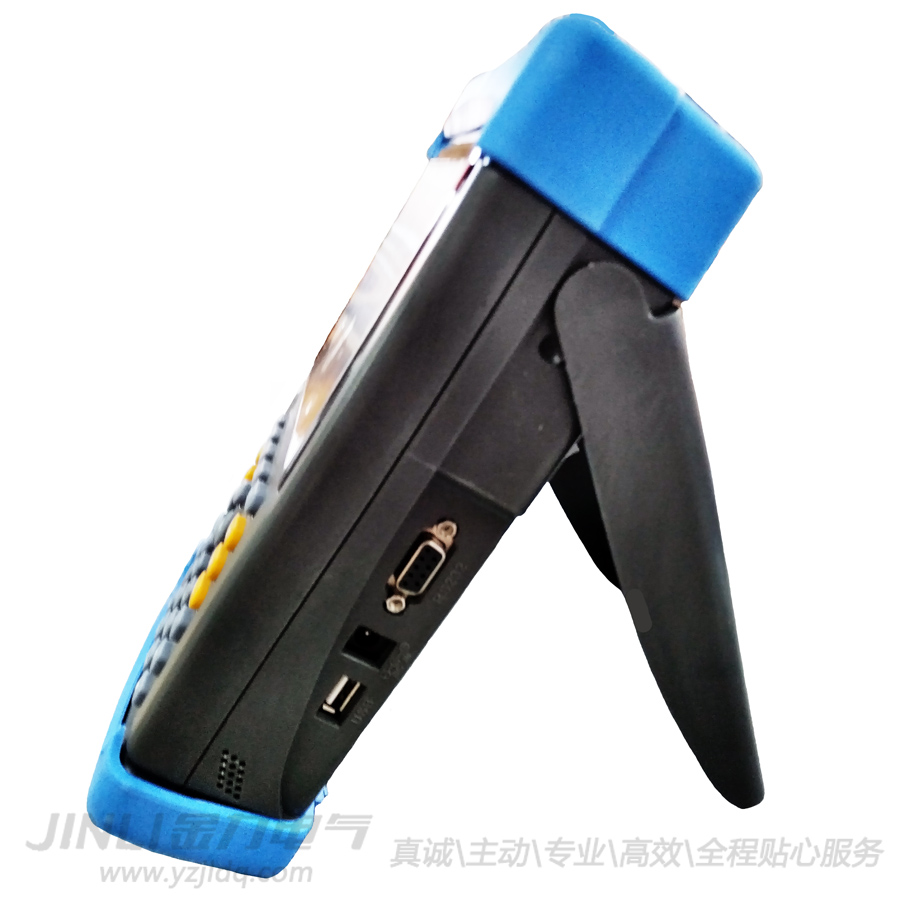

◆  預留USB接口，可用儀器來替代優盤等移動存儲設備。
產品參數：
◆  輸入特性
           電壓通道數量：3通道
           電壓測量范圍：0~450V
           電壓顯示分辨率：0.01V
           電流通道數量：6通道
           電流測量范圍：0~10A
           電流顯示分辨率：0.0001A
           相位測量范圍：－180°～＋180°
           諧波分析次數：2～63次
◆  準確度
           電壓：±0.2%
           電流、功率：±0.5%
           相角：±1°
           諧波電壓含有率測量誤差：≤0.3％
           諧波電流含有率測量誤差：≤0.5％
◆  工作溫度：－15℃~ ＋40℃
◆  充電電源：交流160V~260V
◆  絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
                ⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
◆  體積：250mm×160mm×60mm
◆  重量：1.8Kg
