產品簡介：

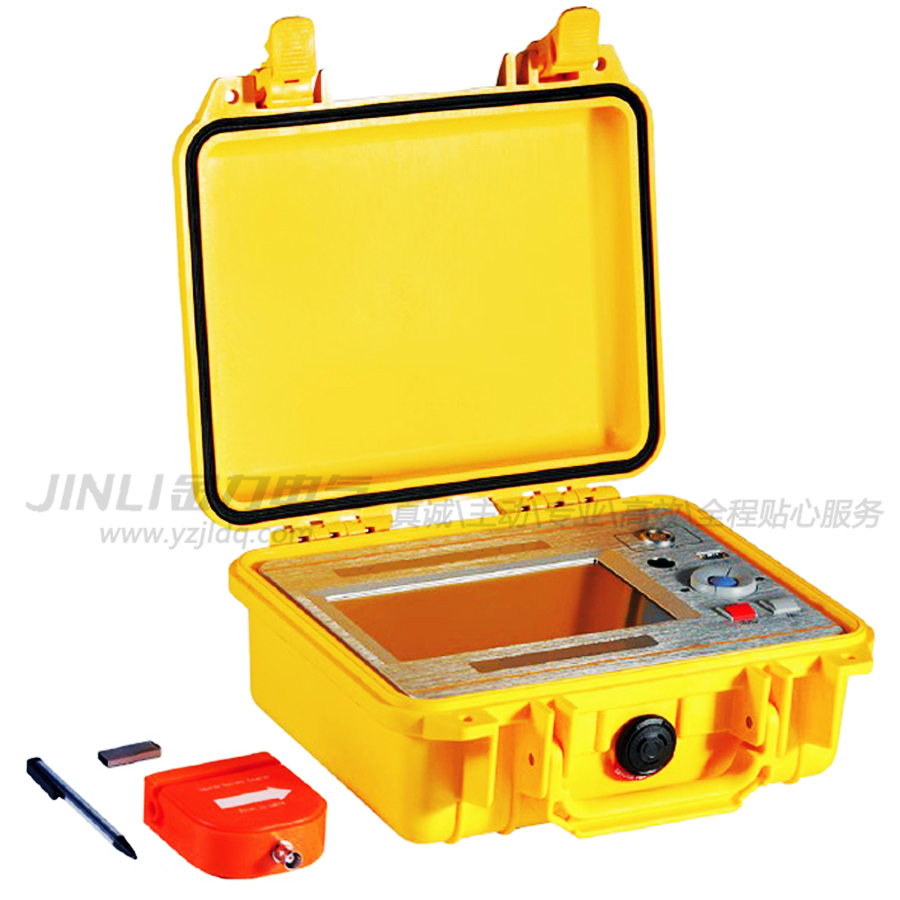

JL9022電力電纜故障測距儀，用于電力電纜故障點的距離測量，具有波形易于識別、分辨率高、界面友好、同時支持觸摸按鍵和機械按鍵、易于操作等特點。

JL9022電力電纜故障測距儀在低壓脈沖方式下可以獨立使用；在脈沖電流方式下需要和JL9021系列高壓信號發生器配合使用；在多次脈沖方式下還須和JL9024電纜測試多次脈沖耦合器配合；在測距完成后須使用數字式多功能電纜故障定點儀進行精確定點。它們共同組成一套高性能的，能提供多種創新特性的電纜故障查找系統。

產品特性：

1.多種測距方法：

◆ 低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。

◆ 脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，與高壓部分完全隔離，AQ可靠。

◆ 多次脈沖法：世界上先進的測距方法，是二次脈沖法的改進。波形明確易于識別，測距精度高。

2.200MHz實時采樣：

◆ 國內同類儀器zui高采樣頻率，與國際zui高水平接軌。

◆ 提供zui高0.4m的測距分辨率，測量盲區小，對近端故障和短電纜特別有效。

3.觸摸操作和機械按鍵兩種操作方式

◆ 觸摸按鍵，操作更加靈活，具有手勢操作功能。

◆ 可以對光標進行拖拽，雙擊操作，定位更加簡單、方便。

◆ 兼容機械按鍵操作，五向按鍵，操作更加人性化。

4.LED大屏幕彩色液晶顯示，界面友好：

◆ 波形清晰，尤其在多次脈沖測試中，多個波形以不同顏色同時顯示，更易于識別。

◆ 7寸大屏幕液晶，160°可視角度，亮度達到750cd/m2，達到陽光可視要求。

◆ 功能菜單簡單實用，功能強大。

5.畫中畫暫存顯示功能

◆ 界面顯示采用畫中畫方式，由一個主窗口和三個暫存窗口組成，可同時查看三個暫存波形，使波形比較功能更加簡單、直觀、方便。

6.波形存儲、計算機聯機通訊：

◆ 可在機內存儲大量波形。

◆ 使用U盤進行波形數據的導出。

◆ 可以和計算機（臺式機或筆記本機）連接，進行聯機通訊。

◆ 提供計算機后臺管理軟件，對U盤轉儲的數據或聯機數據進行數據管理。

7.電源管理：

◆ 儀器在2分鐘內沒有任何操作時，將減弱背光；10分種沒有操作，將自動關機，以減少電量消耗；當電池欠壓時，儀器也將自動關機，以保護電池。

◆ 內置鋰離子電池，配有鋰電池充電器，提供可靠的充電方式。

◆ 工作時間長：使用充滿電的鋰離子電池，儀器能連續工作7小時以上(電池老化后使用使用時間會縮短)。

8.堅固機殼，質輕便攜。

產品參數：

◆ 工作模式：低壓脈沖、脈沖電流、多次脈沖。

◆ 信號增益調節范圍：70dB。

◆ 低壓脈沖發射電壓：32V。

◆ zui高分辨率：0.4m。

◆ zui大采樣頻率：200MHz實時采樣。

◆ zui大測距范圍：100km。

◆ 測距盲區：2m。

◆ 通訊接口：USB,藍牙(選配)。

◆ 電源：鋰離子電池組，標稱電壓7.4V。

◆ 按鍵：采用丹麥進口按鍵，可靠性不小于1千萬次。

◆ 電池供電時間：使用充滿電的聚合物鋰離子電池，可以連續使用7小時以上(隨著電池的老化，連續使用時間會相應縮短)。

◆ 充電器：輸入AC220V，50Hz，充電電流1A，充電時間6小時。

◆ 體積：274×218×81mm；質量：3.5kg

◆ 使用條件：1) 溫度：-10℃～+40℃；2) 濕度：5％～90％RH（25℃）；3) 海拔：h<4500m。<>
