產品簡介：

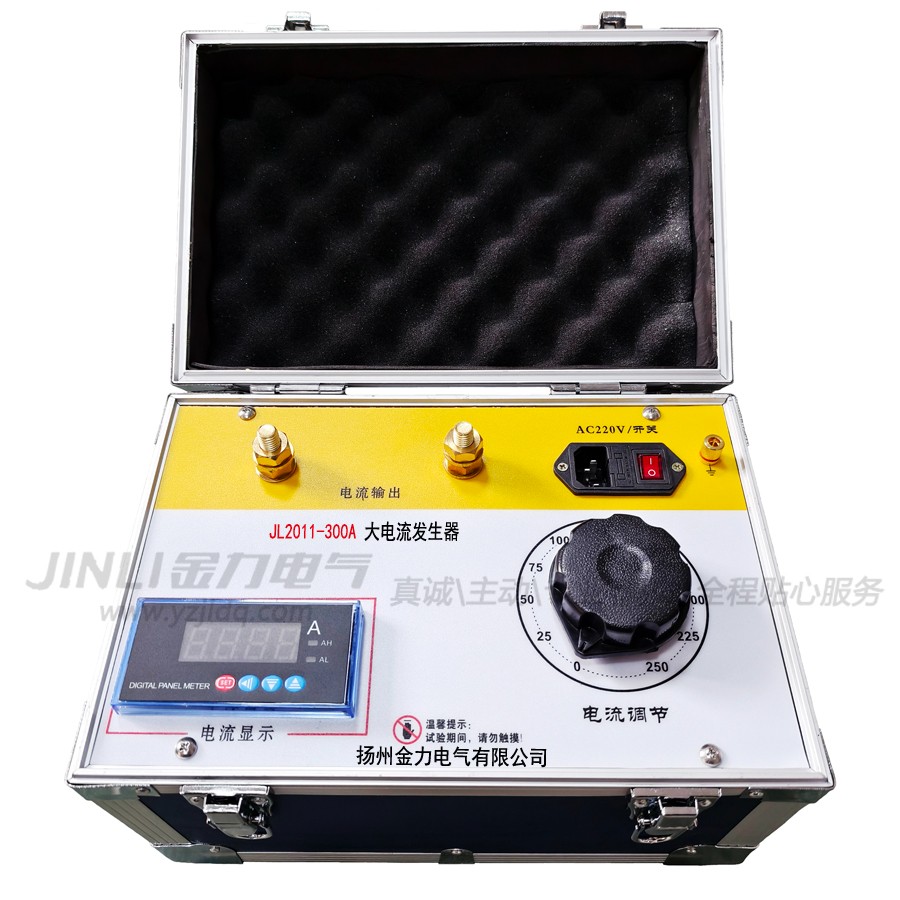

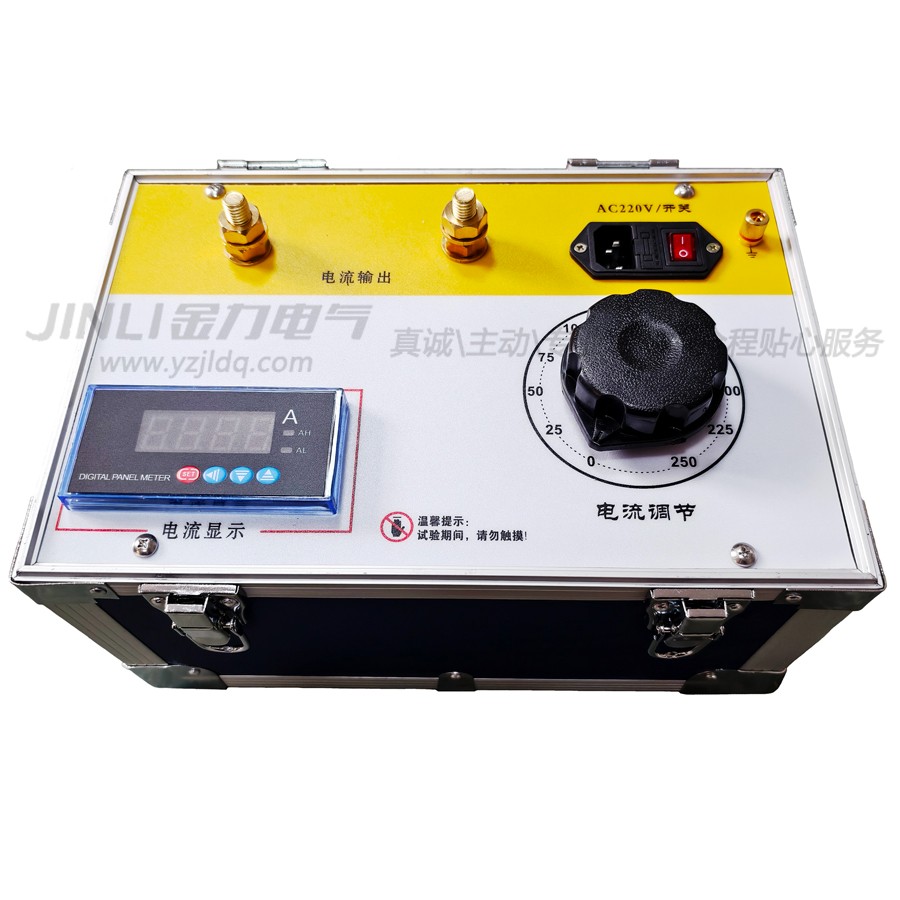

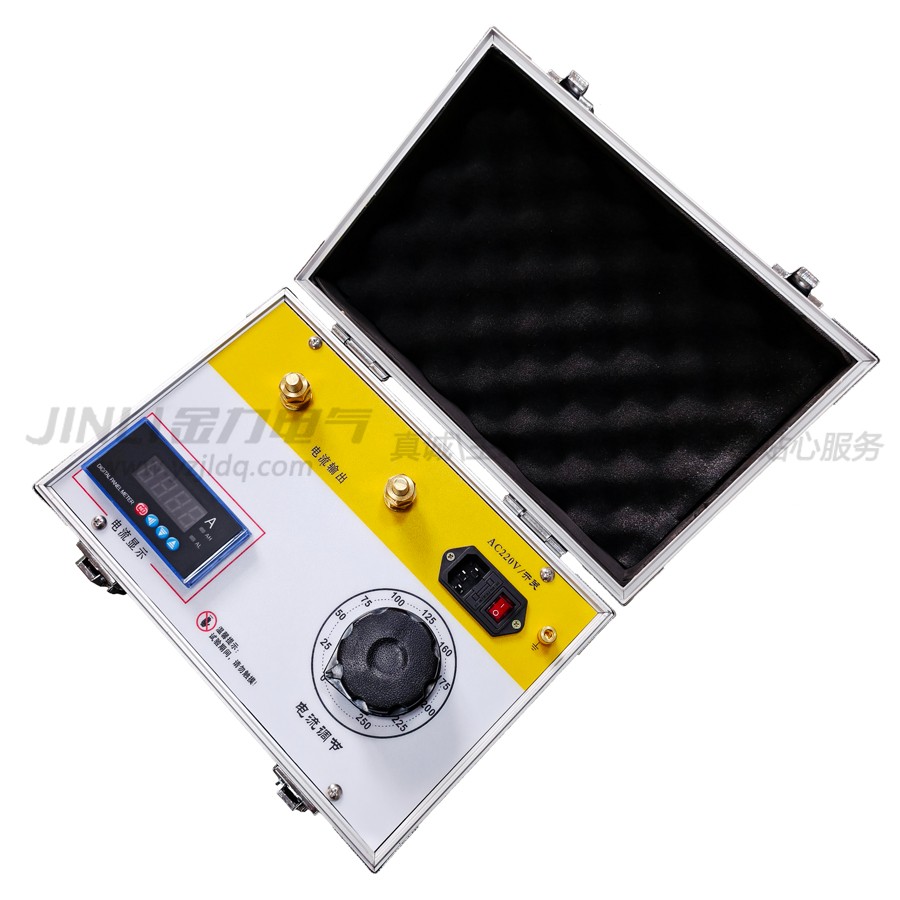

JL2011-300A大電流發生器是根據電力部門和工礦企業進行電氣設備試驗。如：各種開關、電流互感器和其它電器設備作電流負載試驗及溫升試驗而專門設計制造的ZY設備。本產品產品體積小、重量輕采用一體式結構，JL2011-300A大電流發生器具有輸出電流無極調整，電流上升平衡、負荷變化范圍大、采用0.5級電流互感器，數字顯示，外型美觀，工作可靠、操作簡便、AQ等特點。是工礦企業進行升流試驗較理想的設備。
產品參數：
型號 | 額定容量（KVA） | 升流器額定輸入 | 升流器額定輸出 | 阻抗電壓% | 空載電流% | 結構形式 | |||
調壓器 | 升流器 | 電流（A） | 電壓（V） | 電流（KA） | 電壓 | ||||
JL2011-50A | 0.5 | 0.5 | 2.5 | 200 | 0.05 | 5 | ∠8 | ∠6 | 一體 |
JL2011-100A | 1 | 0.5 | 5 | 200 | 0.1 | 5 | ∠8 | ∠6 | 一體 |
JL2011-300A | 1 | 1 | 5 | 200 | 0.2 | 5 | ∠8 | ∠6 | 一體 |
JL2011-500A | 2 | 2 | 10 | 200 | 0.5 | 5 | ∠8 | ∠6 | 一體 |
JL2011-1000A | 5 | 5 | 20 | 200 | 1. | 5 | ∠8 | ∠6 | 一體 |
JL2011-1500A | 7.5 | 7.5 | 30 | 200 | 1.5 | 5 | ∠8 | ∠6 | 一體 |
JL2011-2000A | 7.5 | 7.5 | 30 | 200 | 1.5 | 5 | ∠8 | ∠6 | 一體 |
JL2011-2000A | 10 | 10 | 50 | 200 | 2 | 5 | ∠8 | ∠6 | 分體 |
JL2011-2500A | 15 | 15 | 37.5 | 400 | 3 | 5 | ∠8 | ∠6 | 分體 |
JL2011-4000A | 20 | 20 | 50 | 400 | 4 | 5 | ∠8 | ∠6 | 分體 |
JL2011-5000A | 25 | 25 | 62.5 | 400 | 5 | 5 | ∠8 | ∠6 | 分體 |
JL2011-6000A | 30 | 30 | 75 | 400 | 6 | 5 | ∠8 | ∠6 | 分體 |
JL2011-8000A | 45 | 45 | 112.5 | 400 | 8 | 5 | ∠8 | ∠6 | 分體 |
JL2011-10000A | 45 | 45 | 112.5 | 400 | 10 | 5 | ∠8 | ∠6 | 分體 |
使用方法：

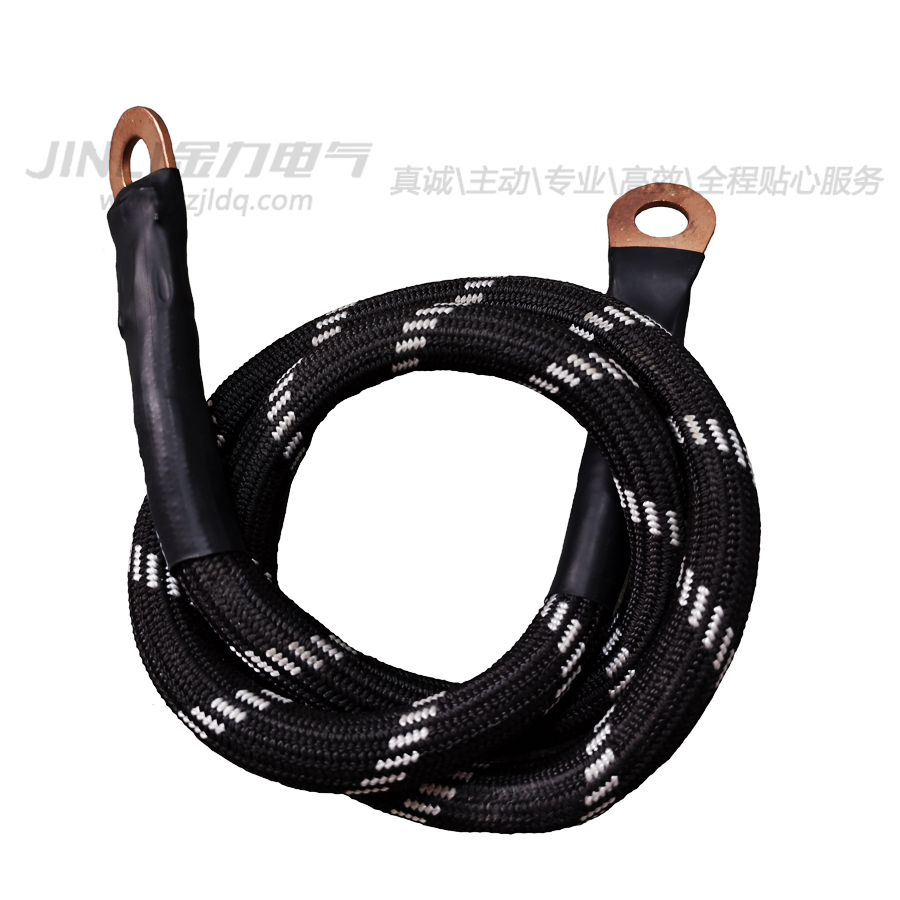

◆ 接好被試品的連接線,將被試品的兩端直接與電流輸出輸出的兩端連接。必須形成回路，否則沒有電流輸出。
◆ 接通電源，打開電源開關,此時升流器等待升流。
◆ 順時針均勻旋轉調壓器，注意操作臺上輸出電流指示直到所需的大電流。zui后將調壓器回到零位，試驗結束。
◆ 試驗過程中，一旦發現不正常現象，應立即切斷電源，查明原因后再進行試驗。
◆ 試驗完畢，必須將調壓器回零，切斷工作電源，方向拆除試驗接線，以保證AQ。
注意事項：
◆ 新安裝和長時間不用的時，運行前用1500兆歐表測量線圈之間和線圈對地的絕緣電阻，其電阻值不低于0.5兆歐時，方可使用。
◆ 使用中升流變壓器和操作臺必須可靠接地，以保證AQ。
◆ 使用時應緩慢均勻升流，搬運時應避免過大的震動。
◆ 調壓器與電刷接觸表面應保持清潔，視情況有90%酒精蘸棉紗擦拭干凈。
◆ 本設備應置于清潔、通風、干燥和室內保存。
設備清單：
◆ 大電流發生器一套
◆ 產品合格證一份
◆ 產品使用說明書一份
