產品簡介：

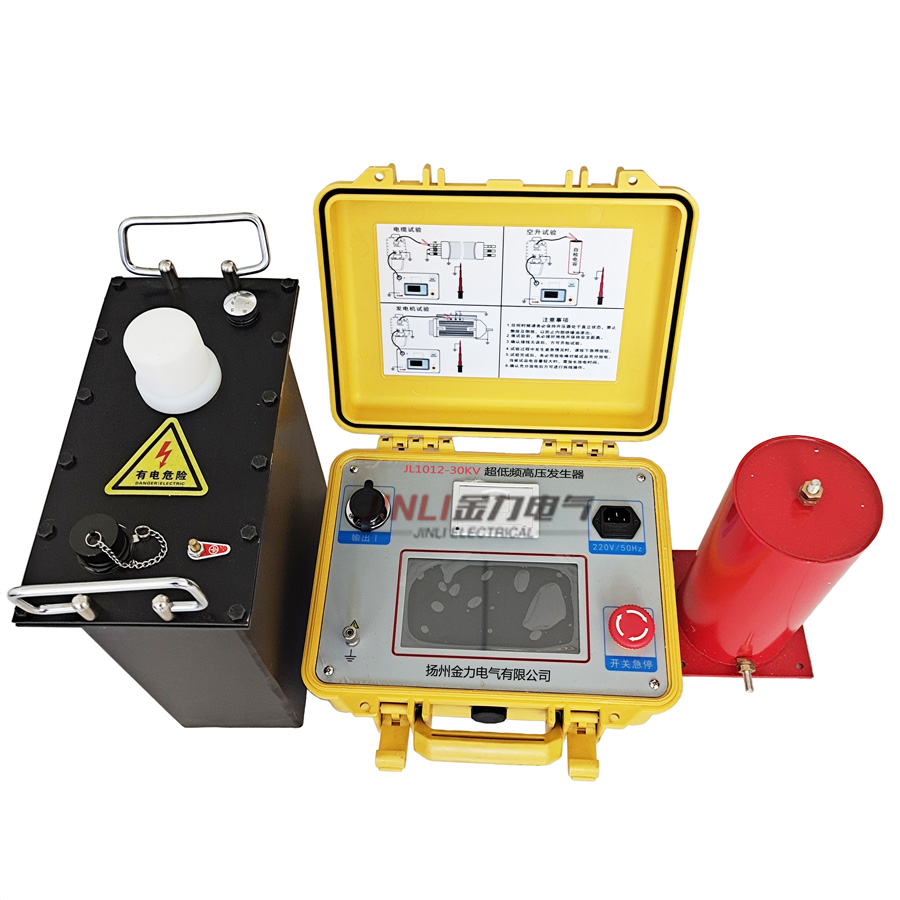

電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的zui重要項目之一。耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和0.1Hz 超低頻測試技術，其中0.1Hz 超低頻技術是zui新技術，是當前國際電工委員會推薦的技術。我公司新一代JL1012系列超低頻高壓發生器是采用zui新美國技術自主開發的核心產品，采用7 寸觸模屏、zui新 ARM7 單片機、高速 AD 采集電路，并配有后臺管理軟件。它克服了國內同類產品的諸多缺點（見表 1），JL1012-30KV超低頻高壓發生器廠家直銷

性價比遠遠高于同類進口產品，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合2004 年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件DL/T849.4-2004》要求。

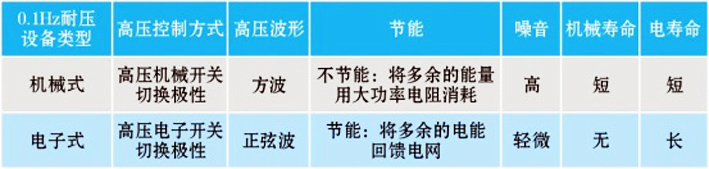

 表1 0.1Hz 耐壓試驗設備機械式與電子式的性能比較

產品特性：

超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。在對大中型發電機、電動機、電力電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，國際上普遍采用了降低試驗頻率，從而降低了試驗電源容量的方法。從國內外多年的理論和實踐證明，用0.1Hz 超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單。這就是為什么發達國家普遍采用這一方法的主要原因。

根據我國電力系統實際情況，國家發改委已制定了《35kV 及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準，2004 年頒布了電力行業標準《超低頻高壓發生器通用技術條件DL/T 849.4－2004》，我國正在推廣這一zui新的試驗方法。雖然直流耐壓試驗設備具有體積小、重量輕和造價低等優點，但是直流耐壓試驗對被試品絕緣破壞性也是zui大的。（見表2）所以國家zui新頒布的電氣設備預防性試驗相關規程已經明文規定不再使用直流高壓對電氣設備進行耐壓試驗，推薦使用交流耐壓試驗。

本公司研制的新一代本系列0.1Hz 超低頻高壓發生器”采用zui新電力電子元器件和zui新ARM7 單片機技術，進一步降低了設備的體積和重量，傻瓜式操作，性能更穩定，克服了老款機械式升壓器使用壽命短、故障率高、體積大的缺點。通過多年的實踐，大量用戶的反饋表明：本系列超低頻高壓發生器重量輕，性價比zui高！

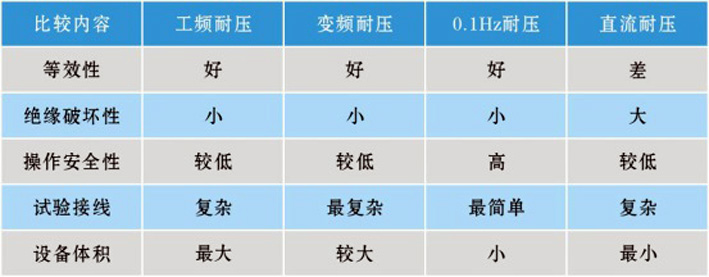

表2 各種耐壓試驗設備的性能比較：

產品參數：

1.輸出額定電壓：參見表3

2.輸出頻率：0.1Hz、0.05Hz、0.02Hz

3.帶載能力：0.1Hzzui大1.1μF

                    0.05Hz zui大2.2μF

                    0.02Hz zui大5.5μF

4.測量精度：3%

5.電壓正，負峰值誤差：≤3％

6.電壓波形失真度：≤5％

7.使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH

8.電源保險管：參見表3

9.電源：電壓220V±5%，50±5Hz

注意：若使用便攜式發電機供電，要求發電機輸出電壓、頻率穩定（一般要求功率大于3kW，頻率50Hz，電壓220V±5%）

10. 被試品電容量不得超過儀器額定電容量zui大值，數值大小見表3；
